筆記本導熱硅脂的涂抹方式

作者:佳日豐泰 2020/07/18 10:40:01 瀏覽量:898

  筆記本產生的熱量就是自身穩定性最大的敵人,如果不對熱量進行疏散,那么筆記本長期在高溫下工作的后果就是:輕則引起筆記本死機、系統崩潰,重則加快筆記本老化和報廢的速度甚至燒毀硬件。所以讓筆記本盡量少地產生熱量或者讓筆記本產生的熱量及時有效地散發傳導出去,就是本本使用者不可忽視的問題。

  散熱,其實就是一個熱量傳遞過程,熱傳遞、對流、輻射就是熱傳遞的三大方式,任何散熱技術的思路都是由這三種方式引出來的,目前筆記本的散熱技術主要有風冷散熱、板散熱散熱、熱管散熱,另外的散熱技術還有水冷散熱、外殼散熱、冷熱板散熱等。由于筆記本的空間和耗電量的局限性,導熱硅脂被普遍應用到筆記本電腦中?,F(xiàn)在我們重點說的是筆記本顯卡芯片和散熱片底座怎么涂導熱硅脂。

  首先要注意,是硅脂(銀白色或者銀灰色的膏狀物)而不是硅膠,硅脂涂在顯卡芯片和散熱片底座之間。作用原理是填滿細小的空隙,加速導熱。要注意的是,硅脂只要薄薄的一層,盡量薄,否則容易適得其反(太厚了也會導熱不良)。

導熱硅脂

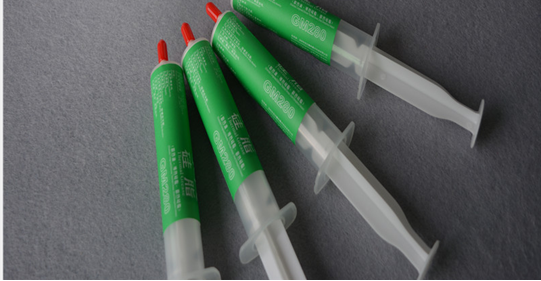

  佳日豐泰GM500含銀導熱硅脂1.5g裝,足夠給三臺筆記本添加 ,用戶可以用自備的導熱硅脂來替代筆記本原來配備的硅脂,這次我們用的是公司自己生產的GM500含銀導熱硅脂,導熱系數4.2,成本很低,足夠給三臺筆記本替換使用。

筆記本

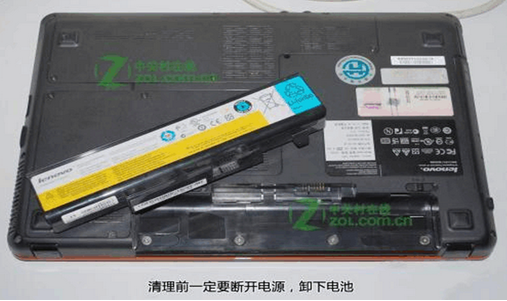

  每次做清理或者換硅脂時一定要在斷電之后再做

筆記本

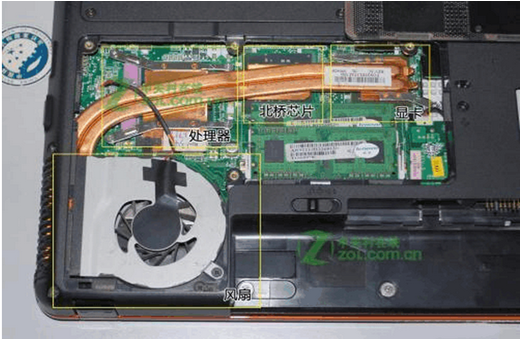

  拆下后蓋,可以看到整款產品的主要部件,其中風扇位于左下角,雙銅質導熱管由風扇出發依次覆蓋了處理器、北橋芯片、圖形芯片,另外還可以看到兩條內存和內存插槽。

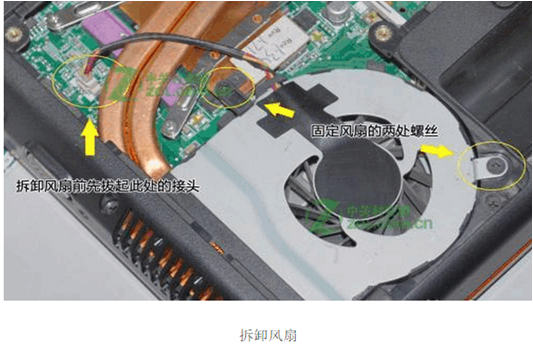

  第一步是拆風扇。拆卸方法很簡單,卸下兩處固定用螺絲,拔起3針接頭,就可以把風扇拿下來了。

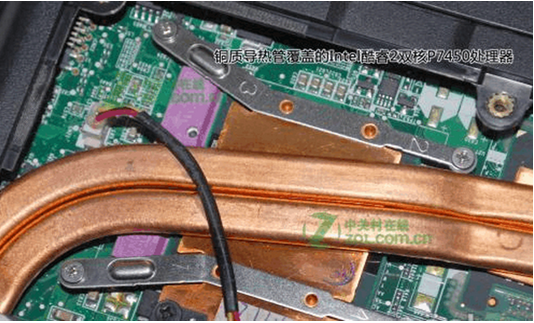

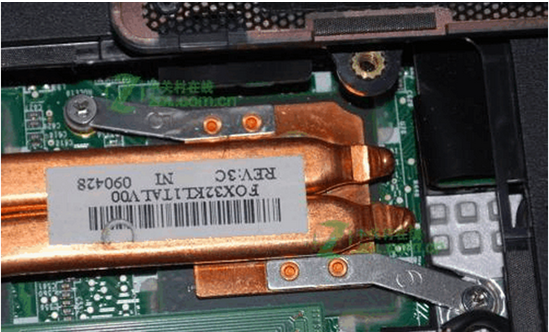

  導熱管途徑的處理器部分

  導熱管圖形芯片部分

  知道了位置,拆起來就很方便了,去除處理器上邊的四枚螺絲,再卸下圖形核心上的兩顆螺絲,我們就可以輕松把散熱片連同導熱管一起拿下來,可以先放到一邊等待清理。

筆記本

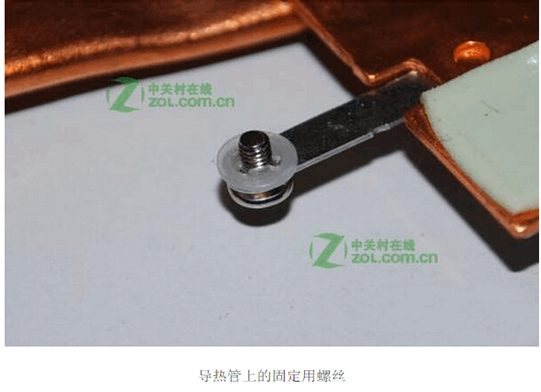

  這些固定位的螺絲都有塑料墊圈保護,防止丟失,因此我們可以放心的甩干導熱管而不用擔心螺絲丟失。

筆記本

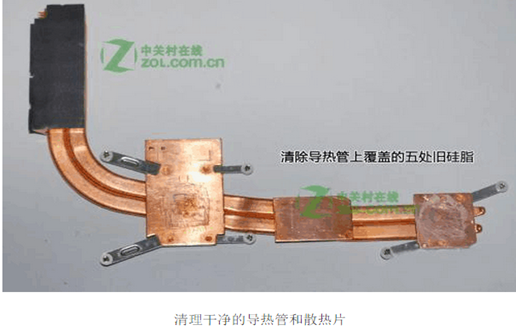

  清理導熱管上早先的導熱硅脂,清理過程會比較繁瑣。

筆記本

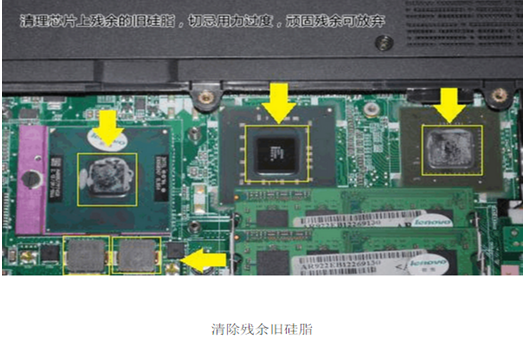

  導熱管清理干凈后,謹慎處理附著在芯片上的舊硅脂,以便替換新的硅脂。

  注意,清理硅脂時一定要小心,切勿用尖銳物體清除,以免劃傷或磕碰CPU及其他芯片的脆弱波分。

筆記本

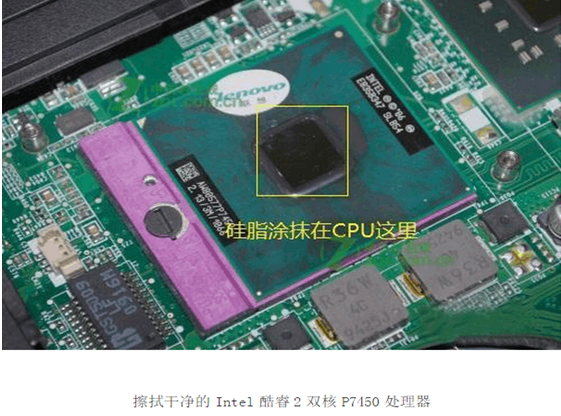

  除CPU外,還有北橋芯片和顯示芯片,兩處固態電容。都需要將就的硅脂擦拭干凈后涂抹新的硅脂。方法與CPU的一樣。

筆記本

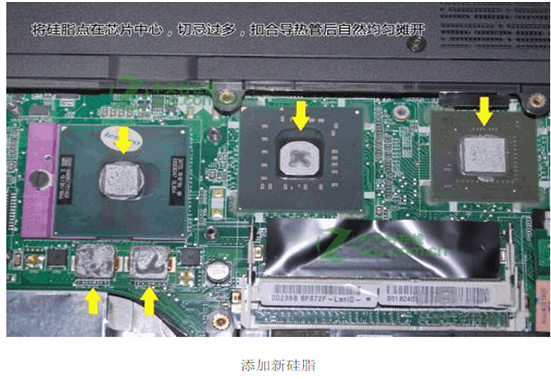

  清理后可以添加新的硅脂了,切記不要太多,只需要在芯片中心點一些,安置導熱管時擠壓力會自然將其鋪開。

筆記本

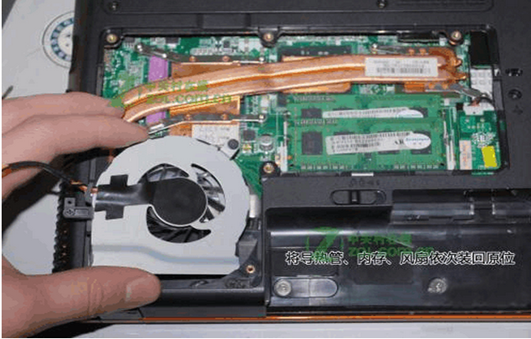

  最后將所有清理過的部件裝配回原位,將所有拆下的零件按照原位置安裝回去,將后蓋裝回。

筆記本

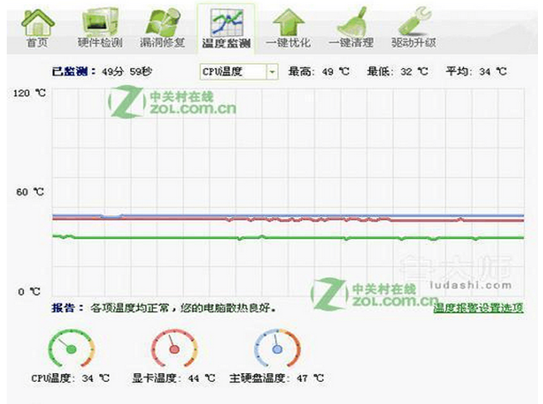

  通上電源,開機進行溫度測試,如果溫度起伏不大,溫度值平穩,說明硅脂更換沒有問題。

  涂抹硅脂時需要注意的是硅脂不能涂抹的太多,更不能從芯片或散熱片邊緣冒出來。CPU等芯片十分脆弱,沒有保護蓋,清理擦拭時要格外小心。

  注意:個人用戶自行更換硅脂存在風險,請切勿盲目更換。如果自己沒有把握與專業技術,請送至專業售后維修點進行。如出現任何問題后果自負。
