由于發光二極管燈的核心部分是PN結(P型半導體和N型半導體通過擴散制作在同一半導體襯底上,在它們的界面上形成一個空間電荷區,稱為PN結),光能通過PN結內部的吸收片和環氧樹脂/硅膠轉化為熱能【導熱硅膠片】。這種熱量對燈有很大的副作用,會使發光二極管燈的內部溫度越來越高,亮度越來越低,壽命越來越短,所以良好的散熱是發光二極管燈保持恒定亮度和延長壽命的保證。
接下來,介紹大功率發光二極管的封裝結構:
因?yàn)槊總€(gè)人對發光二極管光源的要求越來越高,除了對發光二極管的發光速率和光色有不同的要求外,對發光強度等方面也有不同的要求。為了滿足客戶需求和提高封裝技術,芯片制造商也對封裝廠提出了更高的要求,設計出能夠更好滿足客戶需求的封裝結構,從而提高了發光二極管外的光利用率。
不同的應用領域?qū)Πl(fā)光二極管光源提出了更高的要求。除了對發光二極管的發光效率和光色有不同的要求外,對發光角度和光強分布也有不同的要求。這不僅要求上游芯片廠開發新的半導體材料,改進芯片制造工藝,設計符合要求的芯片,還要求下游封裝廠提出更高的要求,設計滿足一定光強分布的封裝結構,提高發光二極管外的光利用率。

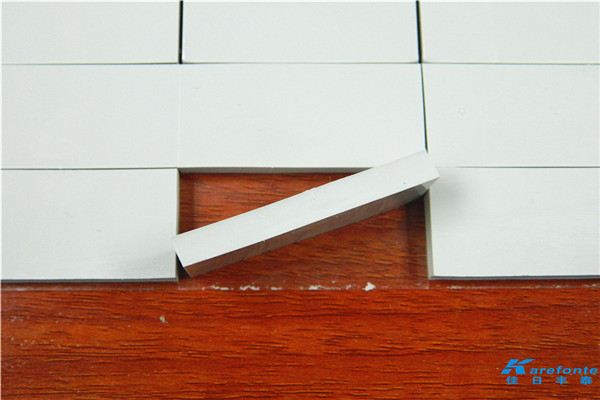

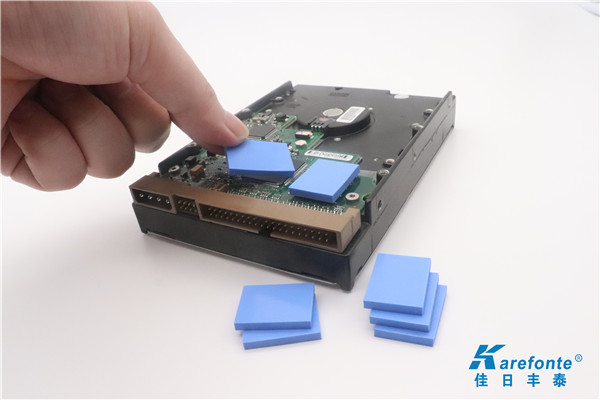

現有散熱技術由以下部分組成:散熱鋁型材、導熱硅膠片或?qū)峁柚?、?dǎo)熱陶瓷片和絕緣二氧化硅薄膜發光二極管燈組件、電極、發光二極管基座和發光二極管PN結

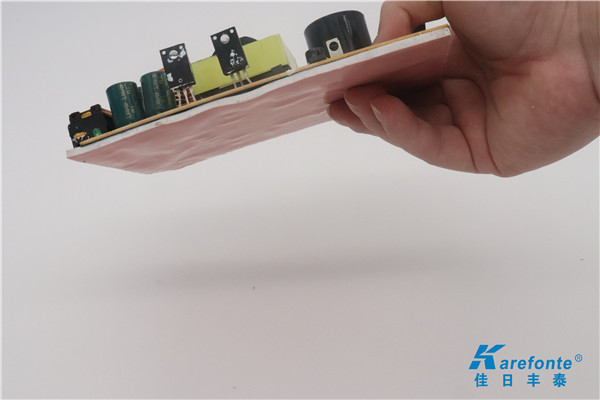

導熱硅膠的散熱過程是:從發光二極管的PN結發出的熱源穿過發光二極管基座、焊膏焊接層、銅涂層、絕緣層、散熱鋁板、導熱硅膠片或?qū)峁柚?,然后傳?dǎo)至散熱鋁板進行散熱,從而完成整個散熱過程。
一般來說,發光二極管燈座的導熱系數約為80W/m.k;銅鍍層的導熱系數為400W/m.k,鋁板的導熱系數約為IW/m.k,發光二極管燈具用硅墊片或硅脂的導熱系數一般為0.8~5.0W/m.k,離發光二極管的PN結越近,熱流密度越高。以這種方式,鋁板的橫向熱導率均已經達到硅氧烷片/硅氧烷脂,并且絕緣層的熱流密度高于硅氧烷脂的熱流密度,因此可以看出鋁板的絕緣層最難散熱。
由于鋁板上的絕緣層最難散熱,所以通過鉆孔去除銅鍍層和絕緣層,使鋁基板暴露出來,鋅沉積在暴露出來的鋁板上,鋅表面鍍鎳,鎳上鍍銅,銅上噴錫或鍍金,加工后鍍層附著力強,導熱性能好,鍍膜后將發光二極管焊接在鋁板上。焊接完成后,發光二極管的PN結發出的熱量經過發光二極管基座到達焊膏焊接塊,然后到達鋁板,再經過發光二極管燈的導熱硅膠片或?qū)峁枘z脂,將熱量傳導到散熱鋁型材,然后將熱量散發到空氣中。由于去除了導熱系數非常小的絕緣層,散熱效果大大增強,從而降低了發光二極管底座的溫度,延長了發光二極管燈具的使用壽命和穩定性。
