在電子產品的設計與制作中, 為了將芯片發出的熱量散出, 通常會在散熱器與發熱的器件之間使用界面導熱材料。
常見的界面導熱材料根據形態的不同分為液態不固化的, 固化或加成型固化的產品,或是預成型的產品。其中液態的或膏狀的產品導熱效果最好,如導熱硅脂(導熱膏)
,以填充界面間的細小縫隙,以達到最好的導熱效果。常見的導熱硅脂的導熱系數可以從 1.0W/m*K 到 5.0W/m*K,如 TG-250, 可以在大功率 COB
LED 模塊中應用。而固化型或加成型的導熱材料則使用時為液態, 經一段時間后固化為有彈性的導熱材料,
如單組份導熱粘接劑,雙組份導熱硅膠及雙組份導熱灌封膠,一般導熱系數從 1.0W/m*K 到高達3.5W/m*K, 如 TC-235, TPC-213
等,加之硅材料不親水,可用于電源的灌封防潮防水。而預成型的材料有導熱硅膠墊片,導熱系數從 1.0W/m*K 到 7.0W/m*K,
特別適合在網絡處理設備及各種高速運行的處理器使用。

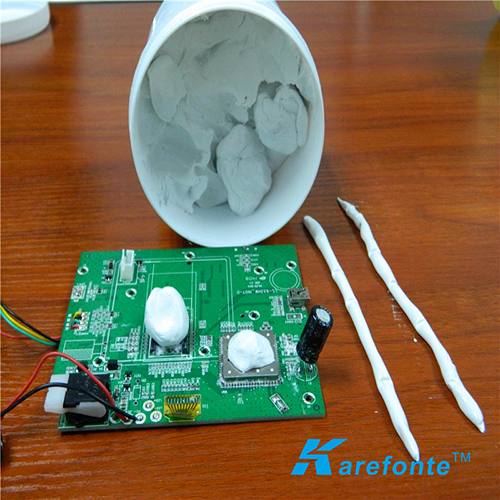

絕緣導熱泥(導熱膩?zhàn)?的外觀為白色,手感像是小孩玩的橡皮泥, 是采用有機硅材料添加導熱填料及高分子油, 再經過先進工藝制成。
在制作過程中,導熱泥內的大分子結構連成網狀, 有效地阻止了高分子硅油的滲出, 因此導熱泥的揮發份和滲油率非常低,如 TG-510 的滲油率低于0.05%,
而揮發份低于 0.01%,導熱泥因其內部分子的交連,大大增加了絕緣特性,1mm 厚度導熱泥的介電強度可達 35KV/1mm。
而且硅材料是自然界中最穩定的材料,導熱泥的使用溫度在-60℃ 到 200℃, 而且永不會變干失效。
導熱泥的導熱系數從 1.0W/m*K 到
5.0W/m*K,可用于電子裝置中,具有優良的導熱性能。與導熱硅脂相比,導熱泥的粘度較高,比硅脂硬一些,用戶可按需求捏成某種形狀,填充于需冷卻的電子元件與散熱器/殼體等之間,使其緊密接觸、減小熱阻,快速有效地降低電子原件的溫度,
從而延長電子元件的使用壽命并提高其可靠性。 導熱泥不會交聯 (固化) ,所以在電子裝配過程中需要改動或更換散熱器情況發生時,使用導熱泥易于操作。
絕緣導熱泥 ( 導熱膩?zhàn)?) 的應用
導熱泥有一定的附著性, 而且不會干掉, 可以附著于電源或功率設備中溫度較高的器件,將熱量傳遞出去。其中一個典型的應用是 LED
球泡燈中驅動電源中的應用。在出口的 LED燈中,為了過 UL 認證,生產廠家多采用雙組份灌封膠進行灌封。出口到美國的燈均要求 5萬小時的質保,以目前 LED
燈珠的質量是沒有問題的,主要出故障的是電源,采用灌封膠進行灌封后的電源是無法拆卸的, 只能整燈進行報廢更換。 如果采用導熱泥對電源進行局部填充,
可以有效地進行熱量導出, 如果電源有問題也可方便地進行電源更換為企業節省了成本。
當然對于要求防水的燈行填充,無法做到防水防潮,仍需選用灌封膠另一個典型的應用是在 LED 日光燈管中燈管的尺寸,
兩頭電源的空間比較小這樣驅動電源的發熱量變得比較大以幫助散熱延長燈管的壽命。
對于一些密封的模塊電源,可以以用導熱泥進行局部填充以達到導熱的效果。
