佳日豐泰陶瓷基板的制作工藝簡介

作者:佳日豐泰 2020/09/01 11:32:53 瀏覽量:428

  一、薄膜電路工藝

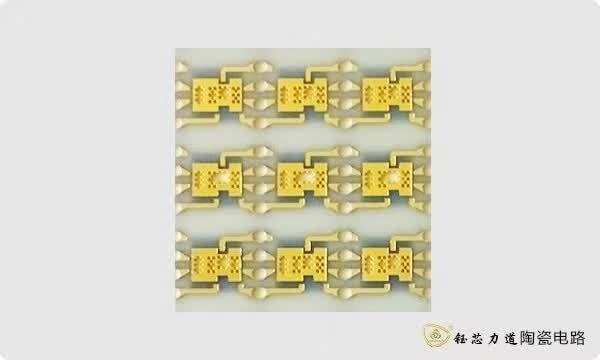

  采用通過磁控濺射,圖形化光刻,干法濕法蝕刻,電鍍加厚工藝,在陶瓷基板上制作出超細線條電路圖形。

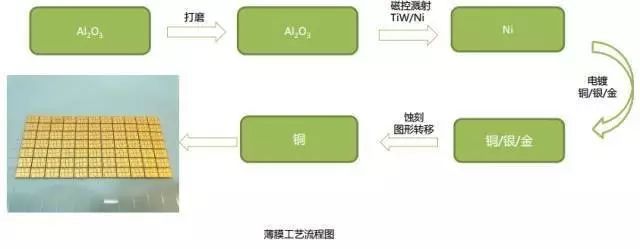

薄膜電路工藝流程

  在薄膜工藝中,基于薄膜電路工藝,通過磁控濺射實現陶瓷表面金屬化,通過電鍍實現銅層和金成的厚度大于10微米以上。即 DPC( Direct Plate Copper-直接鍍銅基板)。

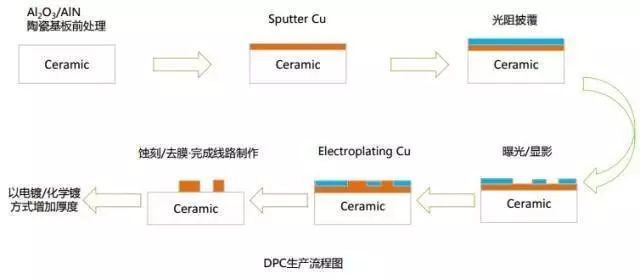

DPC生產流程

  二、厚膜電路工藝

  1、HTCC(High-Temperature Co-fired Ceramic)

  2、LTCC(Low-Temperature Co-fired Ceramic)

  3、DBC(Direct Bonded Copper)

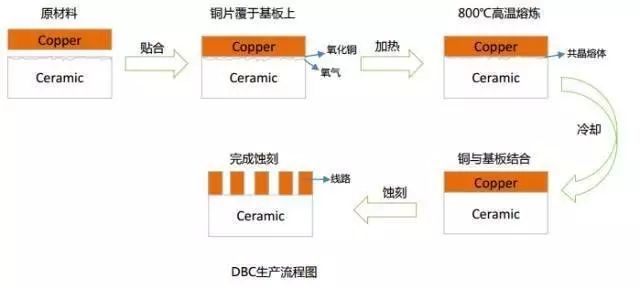

DBC生產流程

  陶瓷基板制作工藝中的相關技術:

  1、鉆孔:利用機械鉆孔產生金屬層間的連通管道。

  2、鍍通孔:連接層間的銅線路鉆孔完成后,層間的電路并未導通,因此必須在孔壁上形成一層導通層,借以連通線路,這個過程一般業界稱謂“PTH制程”,主要的工作程序包含了去膠渣、化學銅和電鍍銅三個程序。

  3、干膜壓合:制作感光性蝕刻的阻抗層。

  4、內層線路影像轉移 :利用曝光將底片的影像轉移至板面。

  5、 外層線路曝光:經過感光膜的貼附后,電路板曾經過類似內層板的制作程序,再次的曝光、顯影。這次感光膜的主要功能是為了定義出需要電鍍與不需要電鍍的區域,而我們所覆蓋的區域是不需要電鍍的區域。

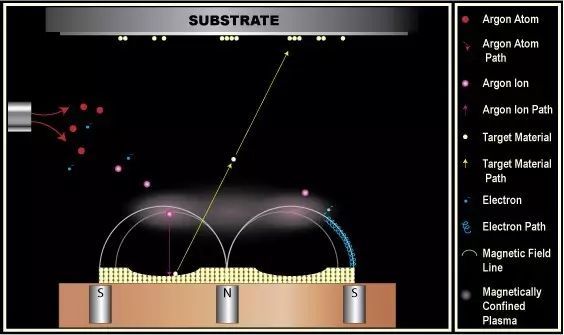

  6、磁控濺射:利用氣體輝光放電過程中產生的正離子與靶材料的表面原子之間的能量和動量交換,把物質從源材料移向襯底,實現薄膜的淀積。

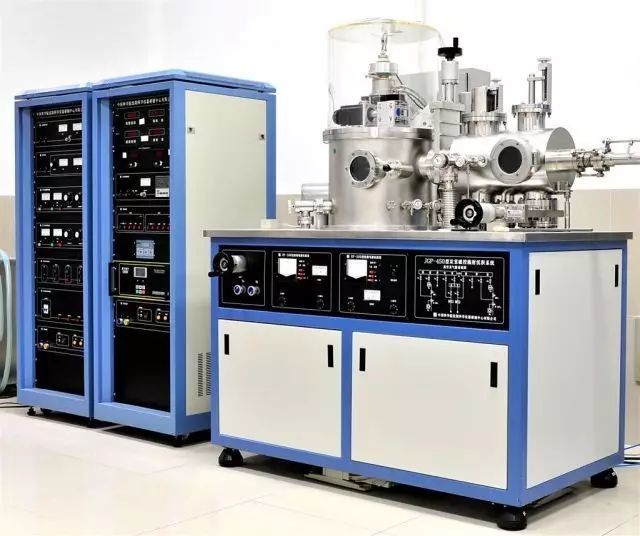

陶瓷基板制作機器

外部線路的形成

  7、蝕刻——外部線路的形成:

  將材料使用化學反應或者物理撞擊作用而移除的技術。蝕刻的功能性體現在針對特定圖形,選擇性地移除。

  線路電鍍完成后,電路板將送入剝膜、蝕刻、剝錫線,主要的工作就是將電鍍阻劑完全剝除,將要蝕刻的銅曝露在蝕刻液內。由于線路區的頂部已被錫保護,所以采用堿性的蝕刻液來蝕銅,但因線路已被錫所保護,線路區的線路就能保留下來,如此整體線路板的表面線路就呈現出來。

陶瓷電路板

  8、防焊漆涂布:

  陶瓷電路板的目的就是為了承載電子零件,達成連接的目的。因此電路板線路完成后,必須將電子零件組裝的區域定義出來,而將非組裝區用高分子材料做適當?shù)谋Wo。由于電子零件的組裝連結都用焊錫,因此這種局部保護電路板的高分子材料被稱為“防焊漆”。目前多數的感光型防焊漆是使用濕式的油墨涂布形式。
