陶瓷散熱片又名陶瓷散熱器,一種以碳化硅(SIC)為主體的微孔結構陶,其主要作用是替代金屬散熱片使用在一些對EMC要求的電子設備中;碳化硅陶瓷片在同等面積下多出38%以上孔隙散熱面積,由于陶瓷具備較低蓄熱能力,能夠?qū)C元件傳導過來的熱量快速的擴散到空氣中。

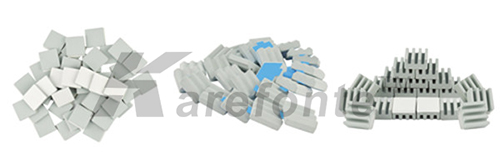

陶瓷散熱片底面背有感壓式導熱膠,它不但能夠?qū)⑻沾善潭ㄔ贗C之上,還能夠有效的降低界面接觸熱阻,快速將熱量快速的傳導到散熱片上,常見的形態有平板、波浪和凹槽三種形態。小編在這里為大家介紹一下陶瓷散熱片的使用方法與注意事項
一、使用無塵布與工業酒精將IC元件表面清潔干凈,避免因灰塵雜質導致粘性降低,同時注意粘貼時應保持元件的干燥;

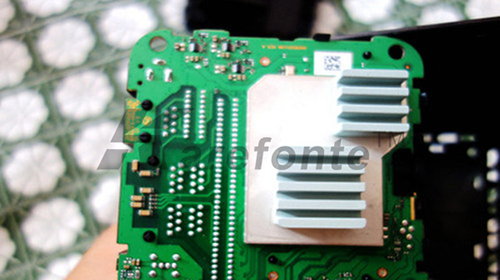

二、撕開陶瓷片底部的離型紙后,將散熱片對準并貼在IC元件,如無法對齊可使用治具增加工作效率;
三、貼上陶瓷散熱片之后對其四個方向與中心施加一定按壓力,增加導熱膠的貼服性,貼好之后需要靜置60分鐘以上,期間切勿移動散熱片。
以上就是佳日豐泰為您介紹的陶瓷散熱片的使用方法與注意事項的相關內容,希望對大家能有所幫助;電子產品界面導熱解決方案找深圳佳日豐,一家十年專注電子導熱絕緣材料研發生產銷售于一體的實力廠家。
